کلید محافظ جان ۲ پل یا ۴ پل؟ راهنمای انتخاب برای آپارتمان و کارگاه
نشت جریان برق، پدیدهای خاموش اما بسیار خطرناک است. کلیدهای مینیاتوری معمولی تنها در برابر اتصال کوتاه یا اضافهبار از مدار محافظت میکنند و قادر به تشخیص نشت جریان که میتواند باعث برقگرفتگی انسان شود، نیستند.
اینجاست که کلید محافظ جان یا RCCB وارد عمل میشود. این کلیدها با مقایسه جریان رفت و برگشت، کوچکترین نشتی (معمولاً در محدوده v30 ) را در کسری از ثانیه تشخیص داده و مدار را قطع میکنند.
اما در بازار، این تجهیزات در دو نوع اصلی ۲ پل (تکفاز) و ۴ پل (سهفاز) عرضه میشوند. انتخاب اشتباه بین این دو، نه تنها ایمنی را به خطر میاندازد، بلکه باعث عملکرد نادرست سیستم برقکشی خواهد شد.

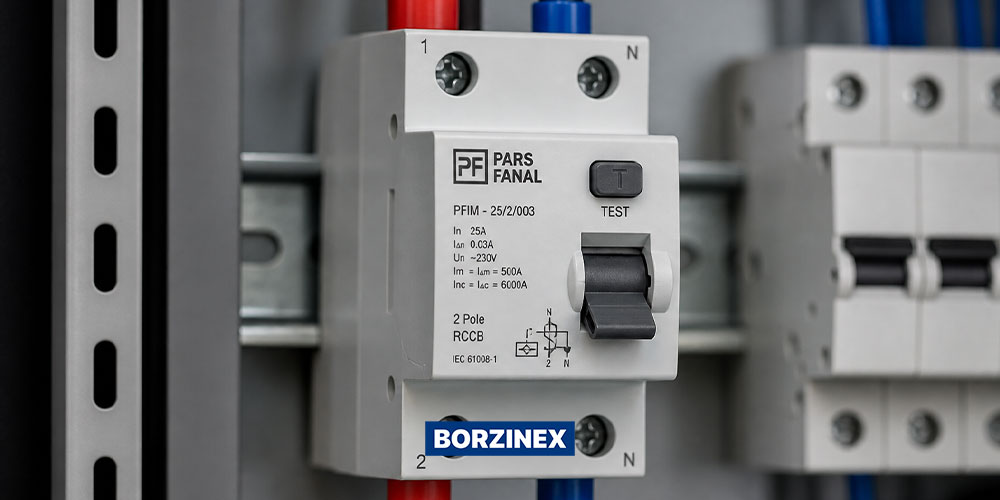

بررسی فنی کلید محافظ جان ۲ پل (تک فاز)
کلیدهای ۲ پل که معمولاً در بازار برق صنعتی به عنوان محافظ جان تکفاز شناخته میشوند، دارای دو ورودی و دو خروجی هستند. یک مسیر برای سیم فاز (Line) و مسیر دیگر برای سیم نول (Neutral) تعبیه شده است.
طرز کار این کلید بسیار هوشمندانه است. در یک مدار سالم تکفاز، جریانی که از فاز وارد سیستم میشود باید دقیقاً برابر با جریانی باشد که از نول برمیگردد.
اگر در اثر تماس دست انسان با سیم لخت یا اتصالی بدنه لوازم خانگی، مقداری از جریان به زمین نشت کند، این تفاضل دیگر صفر نخواهد بود و هسته مغناطیسی درون کلید فوراً مدار را قطع میکند.

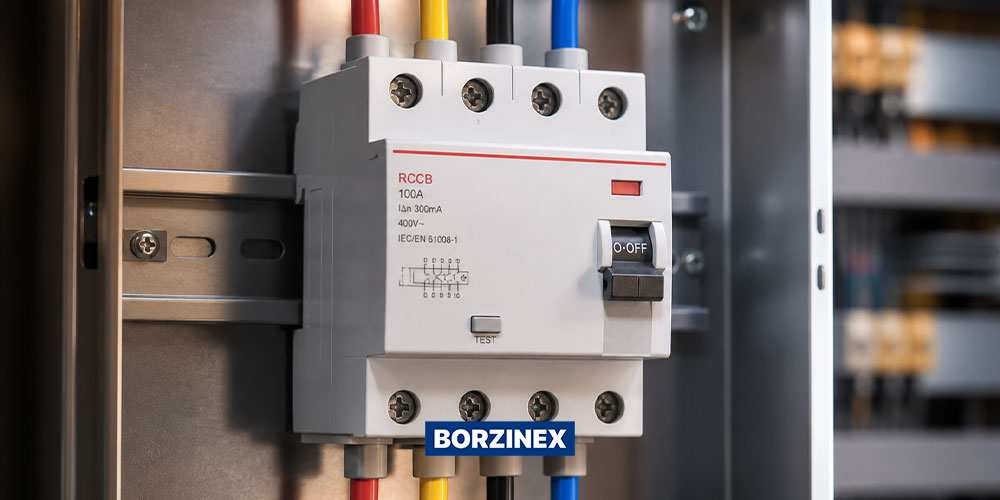

بررسی فنی کلید محافظ جان ۴ پل (سه فاز)
برای محیطهایی که از برق سهفاز استفاده میکنند، نصب کلیدهای ۲ پل غیرممکن و بیفایده است. کلید ۴ پل دارای ابعاد بزرگتری بوده و از چهار پایانه تشکیل شده است: سه پایانه برای فازها (L1, L2, L3) و یک پایانه اختصاصی برای نول (N).
در مدارهای سهفاز، منطق کار کمی پیچیدهتر است. در اینجا کلید، برآیند برداری جریانِ عبوری از هر سه فاز و سیم نول را میسنجد. بر اساس استانداردهای بینالمللی مهندسی برق، جمع برداری جریانهای رفت و برگشت در یک مدار سالمِ سهفاز همیشه صفر است.
در صورت بروز هرگونه نشتی در هر کدام از فازها به سمت زمین، این برآیند از صفر خارج شده و مدار اصطلاحاً تریپ (Trip) میدهد.
تفاوت محافظ جان تک فاز و سه فاز در یک نگاه
برای درک سریع تفاوتها و تصمیمگیری راحتتر، جدول زیر خلاصهای از مشخصات فنی هر دو کلید را نشان میدهد. این جدول به شما کمک میکند در کمترین زمان، مدل مورد نیاز خود را برای خرید کلید RCD تشخیص دهید.
| ویژگی / مشخصه | محافظ جان ۲ پل (تک فاز) | محافظ جان ۴ پل (سه فاز) |
|---|---|---|
| تعداد پایانهها | ۲ عدد (۱ فاز + ۱ نول) | ۴ عدد (۳ فاز + ۱ نول) |
| ولتاژ کاری استاندارد | 230 V متناوب | 400 V متناوب |
| کاربرد اصلی | آپارتمانها، روشنایی، تجاری کوچک | کارگاهها، موتورهای سه فاز، آسانسور |
| فرمول تشخیص نشتی | I_{Ph} – I_{N} \neq 0 | \sum I \neq 0 |
✅ بالاخره کدام را بخریم؟ خرید هوشمندانه از بُرزینکس
انتخاب بین این دو قطعه صرفاً به نوع کنتور و ورودی برق ساختمان شما بستگی دارد. امنیت خانواده و تجهیزات صنعتی خود را با قطعات بیکیفیت به خطر نیندازید. ما در برزیناکس تمامی مدلهای پارس فانال را با تضمین اصالت و بهترین قیمت عرضه میکنیم:
- 🏢 برای آپارتمانها (کنتور تکفاز): شما قطعاً به یک کلید محافظ جان ۲ پل نیاز دارید. این کلید از جان افراد خانواده در برابر اتصالی لوازم خانگی محافظت میکند.
- 🏭 برای کارگاهها و آسانسورها (کنتور سهفاز): باید از کلید ۴ پل استفاده کنید تا سیستم حفاظتی یکپارچه و ایمن داشته باشید.
