مقدمه: چرا نصب صحیح کلید اتوماتیک پارس فانال حیاتی است؟
در دنیای تجهیزات برق صنعتی، نصب کلید اتوماتیک پارس فانال (MCCB) فراتر از یک اتصال ساده سیم است. سری PF3N یکی از محبوبترین تجهیزات حفاظتی در بازار ایران است که وظیفه قطع جریان در صورت اتصال کوتاه یا اضافهبار را بر عهده دارد. اشتباه در نصب یا انتخاب ابعاد نامناسب برای تابلو، میتواند باعث خسارات جبرانناپذیر شود. در این مقاله از برزینکس، با نگاهی به جزئیات فنی و نقشههای ابعادی، مراحل نصب و تجهیزات جانبی این کلید را بررسی میکنیم.

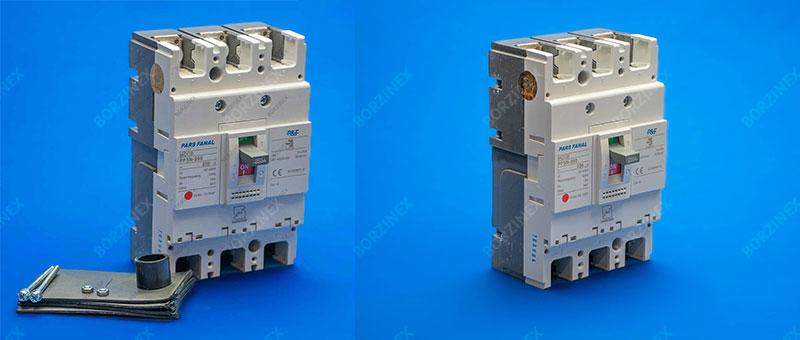

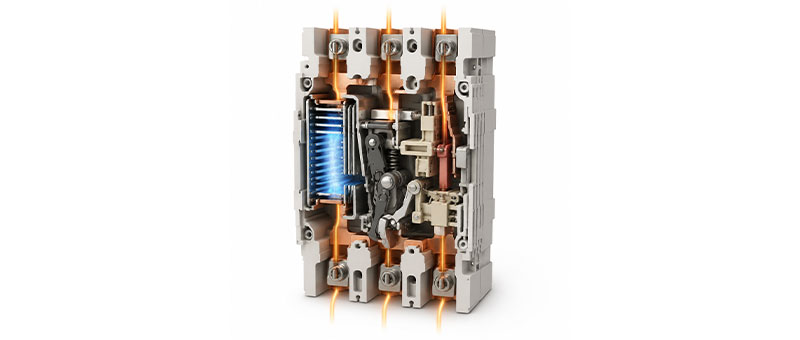

۱. آشنایی با ساختار داخلی و مکانیزم عملکرد
برای نصب حرفهای، ابتدا باید بدانید داخل این کلید چه میگذرد. کلیدهای اتوماتیک پارس فانال از بخشهای اصلی زیر تشکیل شدهاند:
- Molded Case (بدنه یا فریم): عایق قوی برای محافظت از اجزای داخلی.
- Operating Mechanism (مکانیزم عملیاتی): اهرم قطع و وصل که وضعیت کلید را نشان میدهد.
- Arc Extinguishers (خاموشکنندههای قوس): محفظههایی برای خفه کردن جرقههای ناشی از قطع جریان تحت بار.
- Contacts (کنتاکتها): نقاط اتصال نقرهای که جریان اصلی را عبور میدهند.
در مدلهای فیکس مانند PF3N-100 Fix (از ۱۶ تا ۱۰۰ آمپر) و PF3N-250 Fix (از ۱۲۵ تا ۲۵۰ آمپر)، جریان مغناطیسی معمولاً روی ۱۰ برابر جریان نامی تنظیم شده است که امنیت بالایی را برای موتورها و کابلها فراهم میکند.

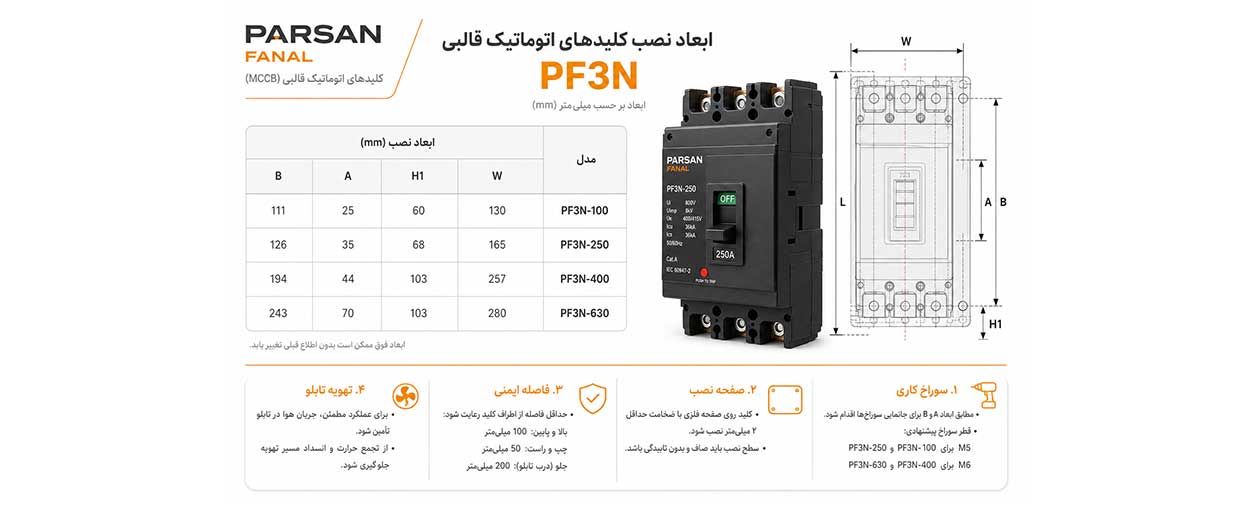

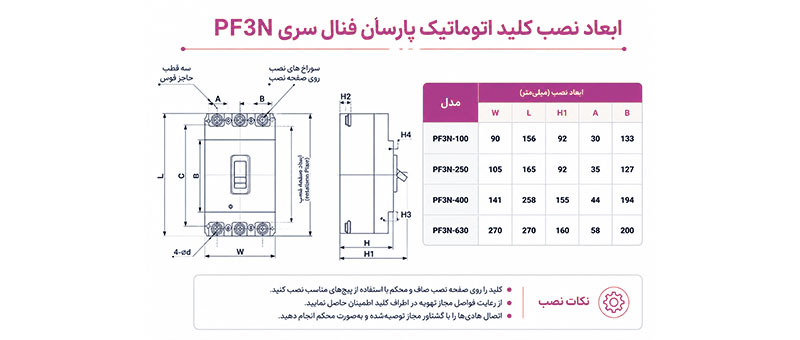

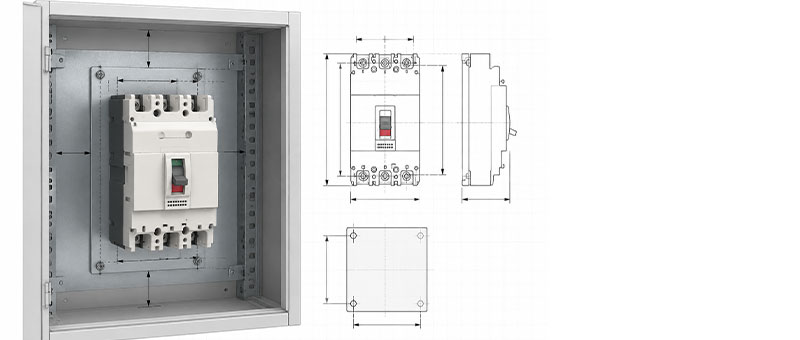

۲. راهنمای ابعاد و سوراخکاری نصب (سری PF3N)
یکی از چالشهای برقکاران در طراحی تابلو، فضای مورد نیاز برای نصب کلید است. بر اساس مستندات فنی سری PF3N، ابعاد فریم بر حسب آمپراژ تغییر میکند. در اینجا جدول ابعاد نصب را برای طراحی دقیق صفحه تابلو (Install Plate) آوردهایم:
| مدل کلید | عرض (W) | طول (L) | ارتفاع (H1) | فاصله سوراخ عرضی (A) | فاصله سوراخ طولی (B) |
|---|---|---|---|---|---|
| PF3N-100 | 90mm | 156mm | 92mm | 30mm | 133mm |
| PF3N-250 | 105mm | 165mm | 92mm | 35mm | 127mm |
| PF3N-400 | 141mm | 258mm | 155mm | 44mm | 194mm |
| PF3N-630 | 270mm | 270mm | 160mm | 58mm | 200mm |
نکته فنی: هنگام نصب حتماً به Flash Barrier (مانع قوس) در قسمت بالای کلید توجه کنید تا از پرتاب جرقه به بدنه تابلو یا سایر تجهیزات جلوگیری شود.
۳. مراحل گامبهگام سیمکشی و راهاندازی
برای نصب کلید اتوماتیک پارس فانال، مراحل زیر را دنبال کنید:
- آمادهسازی شاسی: طبق جدول بالا، محل پیچها را روی صفحه تابلو سوراخکاری کنید.
- اتصال شینهها یا کابلها: از کابلشوهای استاندارد استفاده کنید. توجه داشته باشید که برای جریانهای بالا (مثل مدل ۸۰۰ آمپر)، استفاده از شینه مسی (Busbar) الزامی است.
- رعایت گشتاور بستن پیچها: اتصالات شل باعث ایجاد حرارت و ذوب شدن بدنه (Molded Case) میشود.
- نصب دیوارههای عایق: حتماً از جداکنندههای فاز که همراه محصول ارائه میشود استفاده کنید.
اگر به دنبال خرید کابل مناسب برای این کلیدها هستید، حتماً از دستهبندی سیم و کابل صنعتی در سایت برزینکس دیدن کنید.
۴. اکسسوریها و تجهیزات جانبی (ارتقای عملکرد)
یکی از ویژگیهای برتر سری PF3N، قابلیت نصب لوازم جانبی برای اتوماسیون و حفاظت بیشتر است. این قطعات شامل موارد زیر هستند:
- رله شنت (Shunt Trip): برای قطع کلید از راه دور (مثلاً با فرمان دکمه استوپ اضطراری).
- رله افت ولتاژ (Under Voltage Release): اگر ولتاژ از حد مجاز کمتر شود، کلید را قطع میکند تا به موتورها آسیب نرسد.
- کنتاکت کمکی (Auxiliary Contact): برای ارسال وضعیت (روشن/خاموش) کلید به PLC یا چراغ سیگنال.
- موتور AC/DC: برای وصل کردن مجدد کلید به صورت الکتریکی و از راه دور.
پیشنهاد برزینکس: تمامی این اکسسوریها به صورت جداگانه در بخش لوازم جانبی کلید اتوماتیک قابل سفارش هستند.
۵. تحلیل منحنی قطع و تنظیمات حرارتی-مغناطیسی
در نصب کلید اتوماتیک پارس فانال، باید بدانید که این کلیدها در حالت سرد (Cold State) تا ۱.۰۵ برابر جریان نامی را بیش از ۲ ساعت تحمل میکنند، اما به محض رسیدن به ۱.۳ برابر جریان نامی در کمتر از ۲ ساعت مدار را قطع میکنند. این دقت عملکرد، سلامت کابلهای شما را تضمین میکند.
برای مطالعه بیشتر در مورد ایمنی، میتوانید به استانداردهای IEC 60947-2 که مرجع اصلی کلیدهای قدرت است مراجعه کنید.
چرا محصولات پارس فانال را از برزینکس بخریم؟
ما در برزینکس نه تنها فروشنده هستیم، بلکه مشاور فنی شما در پروژهها محسوب میشویم. با خرید محصولات از ما:
- از اصالت کالا (برند پارس فانال تحت لیسانس فانال آلمان) مطمئن خواهید بود.
- به کاتالوگها و نقشههای فنی دقیق دسترسی دارید.
- در صورت نیاز به عیبیابی، میتوانید از مقالات بخش آموزش تعمیر و عیبیابی استفاده کنید.

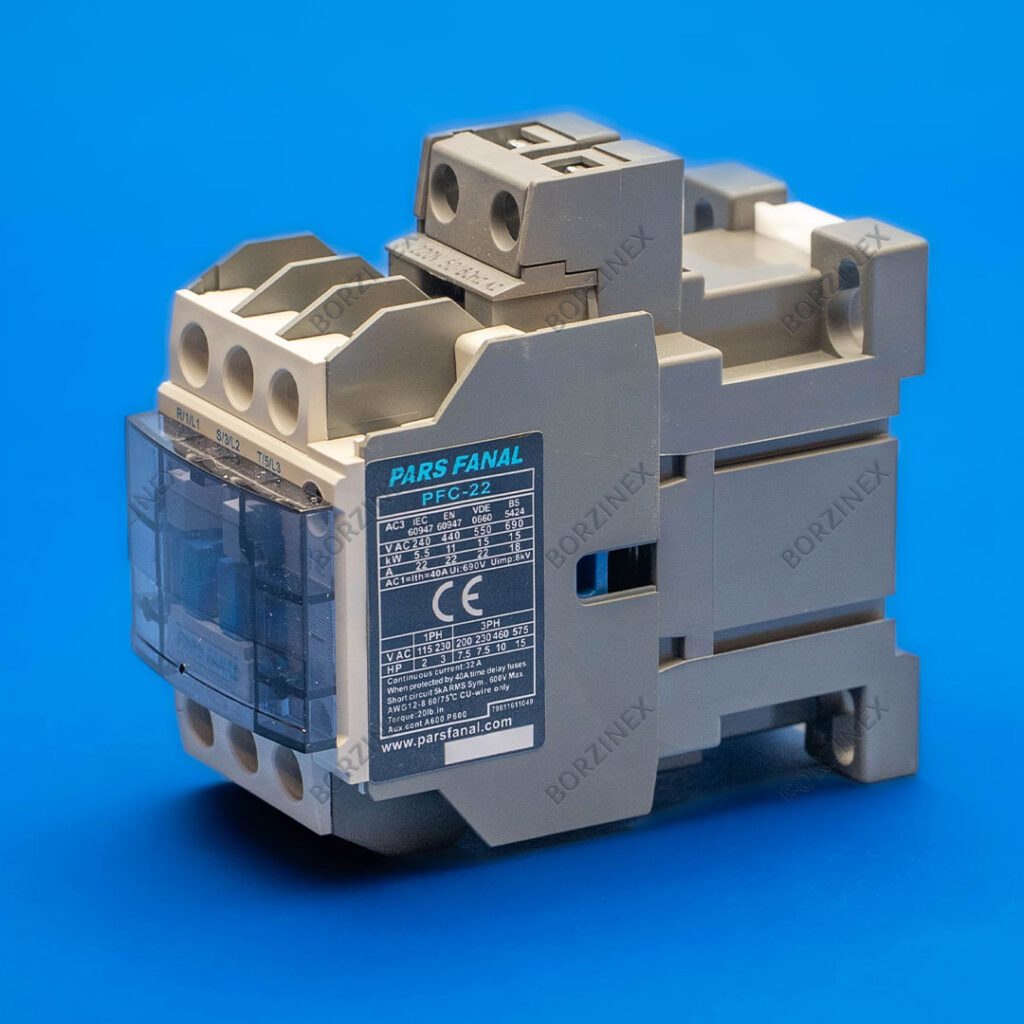

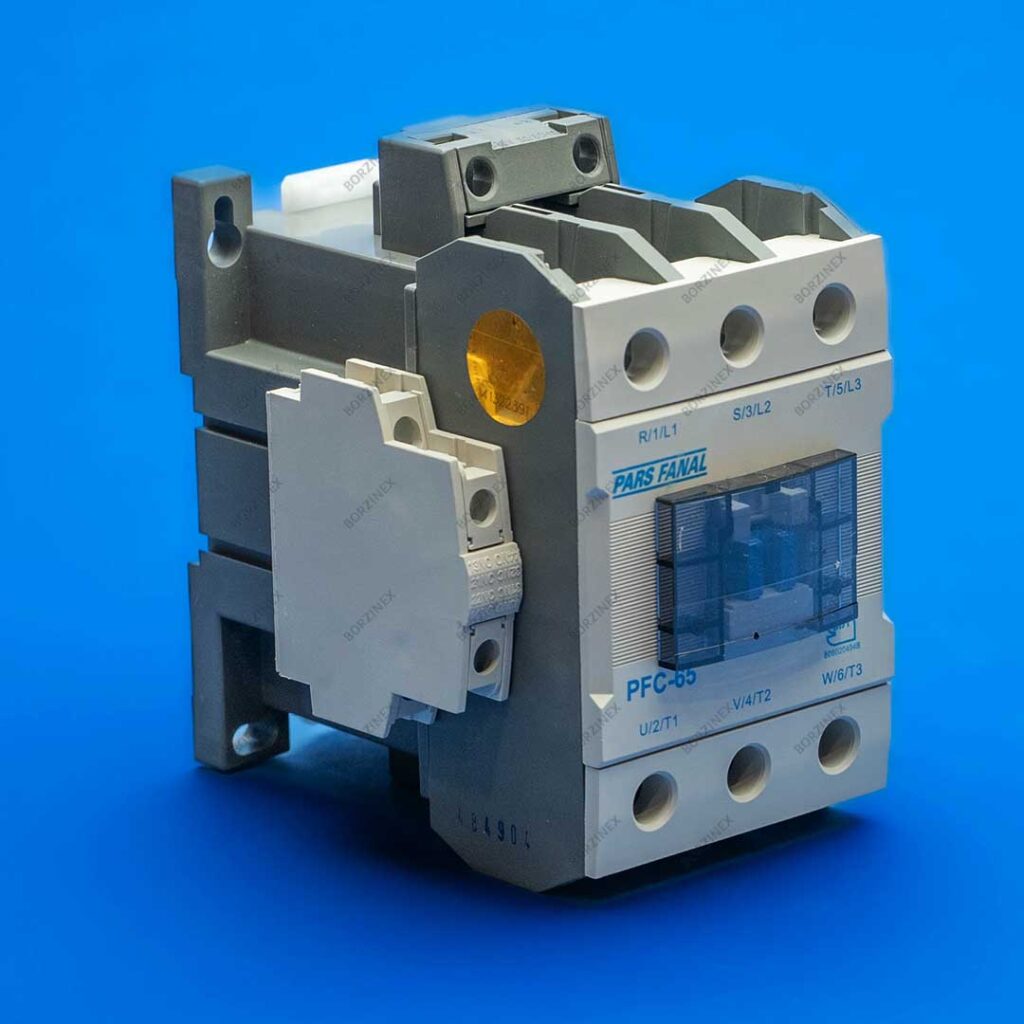

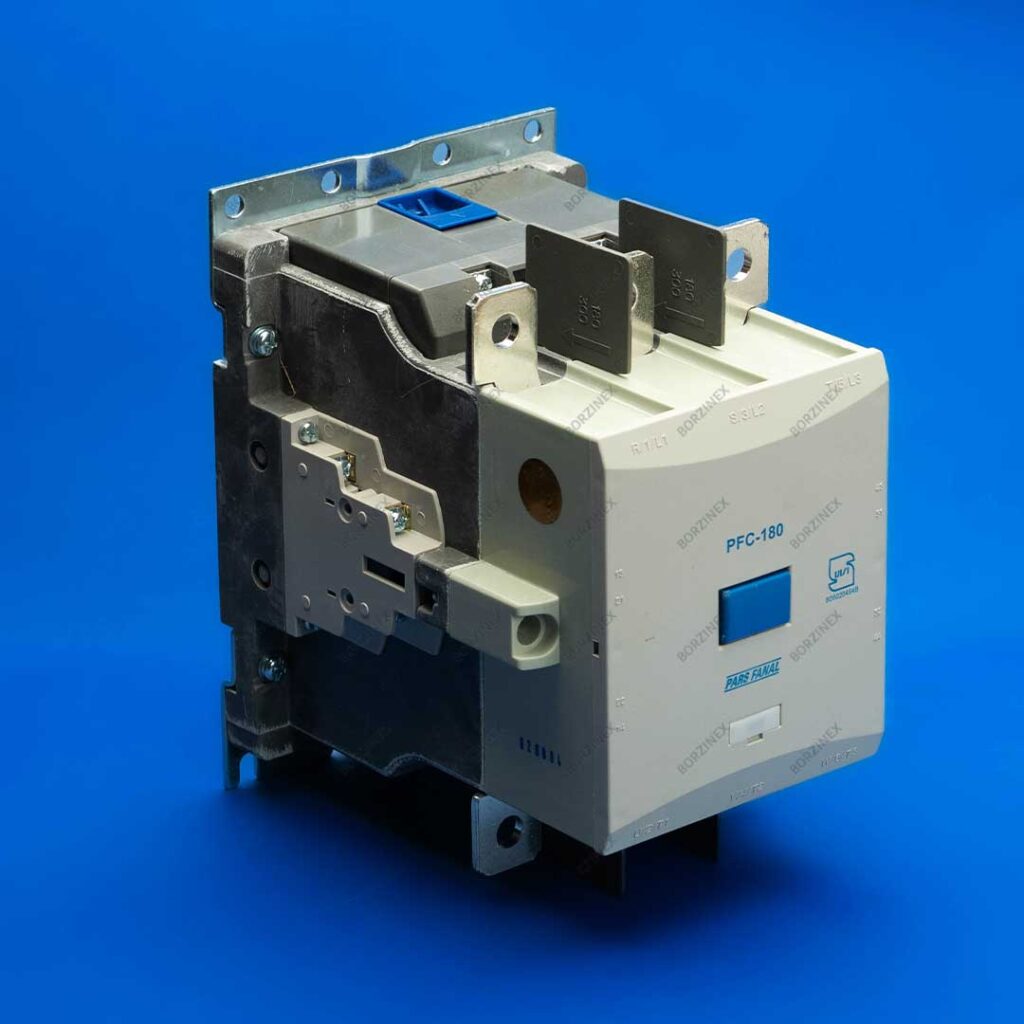

محصولات مرتبط برای سبد خرید شما:
جمعبندی
نصب کلید اتوماتیک پارس فانال سری PF3N با رعایت استانداردهای ابعادی و استفاده از اکسسوریهای مناسب، پایداری شبکه برق شما را تضمین میکند. همیشه قبل از نصب، جریان مصرفی را با جدول عملکرد حرارتی تطبیق دهید و از محکم بودن اتصالات ترمینالها مطمئن شوید.
